整車技術參數

產品商標

楚飛牌

公告批次

329

產品名稱

灑水車

產品型號

CLQ5180GSS6D

總質量(Kg)

18000

罐體容積(m3)

10.8

額定載質量(Kg)

10355,10290

外形尺寸

8430,8400x2500x3150

整備質量(Kg)

7515

貨廂尺寸

xx

額定載客(人)

準拖掛車總質量(Kg)

接近角/離去角(°)

17/11,17/10

前懸/后懸

,1430/2500,1400/2500

軸荷(Kg)

6500/11500

高車速(Km/h)

89

備注

該車用于噴灑路面,起除塵和降溫作用的罐式專用作業汽車;罐體有效容積:10.8立方米,運輸介質:水,密度:1000千克/立方米;

罐體外形尺寸(長×寬×高)(mm)為:5000×2200×1460,整車長/前懸/軸距/后懸對應關系為:8430/1430/4700/2300,8400/1400/4700/2300;8430/1430/4500/2500,8400/1400/4500/2500;隨底盤選裝駕駛室;

側防,后防采用Q235材質螺栓連接在大梁上,后防護截面尺寸:140×50,離地高度:450;ABS型號/生產廠家:

3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司,

4460046450/威伯科汽車控制系統(中國)有限公司;在不影響專用性能情況下選裝前沖樣式和花灑等灑水裝置,選裝不同外觀.

底盤技術參數

底盤型號

DFH1180EX8

底盤品牌

東風牌

生產企業

東風商用車有限公司

生產地址

湖北省十堰市

軸數

2

輪胎數

6

軸距

3800,3950,4200,4500,4700,5000,5300,5800,5600

輪胎規格

10.00R20 18PR,275/80R22.5 18PR

鋼板彈簧片數

7/9+6,8/10+8,8/9+6,11/10+8

前輪距

1876,1896,1920,1950,1914,1934,1980,2000,1815

后輪距

1820,1860,1800

燃料種類

柴油

排放依據標準

GB3847-2005,GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量

功率(Kw)

型      號

30型風送式噴霧機

產地品牌

湖北齊飛牌

配套動力

浙江綠田8KW風冷式柴油發電機

風機功率

3kW

液泵型式

三缸柱塞泵

水泵電機

2.2KW

噴霧流量

20L/min

工作壓力

1.5-3.5MPa

射程（靜風狀態）

水平 30M

霧譜范圍

50-150μm

仰俯角度

-10°～55°（遙控全自動）

噴咀個數

16個不銹鋼噴咀（雙噴環）

旋轉角度

360°往返可調（遙控自動）

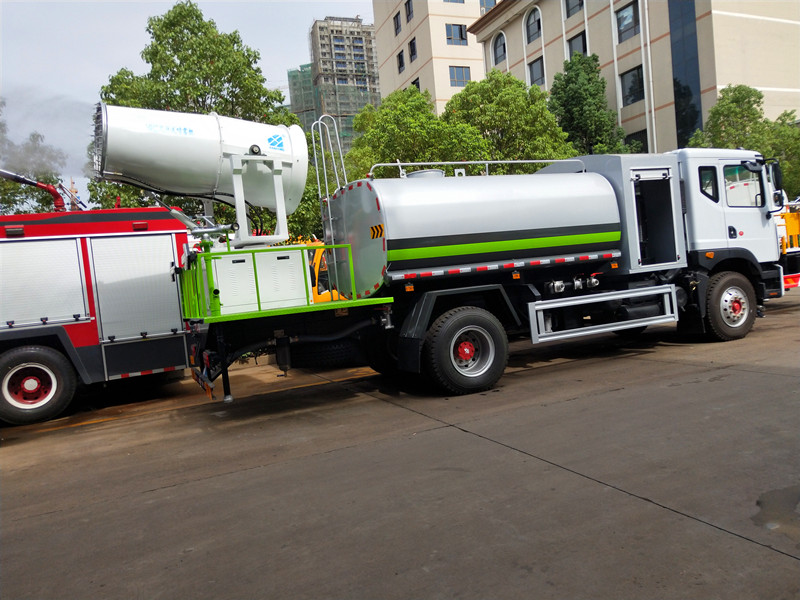

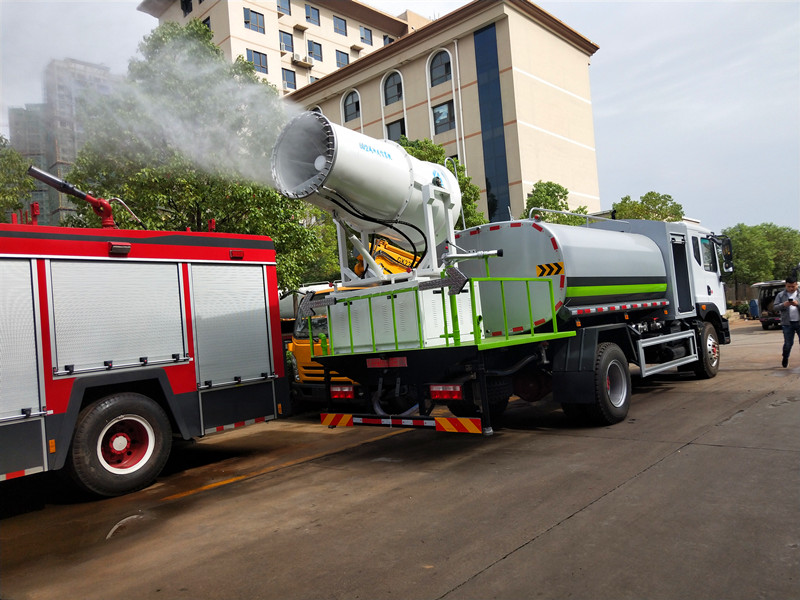

車載式風送式噴霧機可以進行360的旋轉，灑水沒有盲區，噴霧均勻耗水量少，沒有大面積的積水。

具有設計輕巧，流暢美觀，結構緊湊，使用維修方便，作業效率高等特點。

產品采用三缸柱塞泵，流量大，耐腐蝕。

以發動機為動力源，可產生粗霧、細霧。

廣泛用于大豆、小麥、玉米、棉花、馬鈴薯等農作物及 、牧草、園林花卉等植物大面積的播前土壤處理。

適用范圍：林場苗圃、城市綠化帶、標準化果園、園林綠化等，噴藥、病蟲害防治和公共場所的噴藥、消毒殺菌。
